Čelisťový drtič BB 400 Ergonomická manipulace a velká vstupní velikost
Čelisťový drtič BB 400 je speciálně navržen pro přijímání velkých vstupních rozměrů až do 220 x 90 mm. Šířku mezery lze plynule nastavit v rozsahu 0-30 mm. V závislosti na materiálu vzorku lze dosáhnout velikosti částic až 2 mm, což vede k drticímu poměru 50. S drtičem BB 400 je možné dosáhnout výkonu až 400 kg/h.
Čelisťové drtiče RETSCH jsou k dispozici v 8 různých velikostech. Výkonnost a konečná jemnost závisí na typu drtiče, zvolené šířce štěrbiny a drtících vlastnostech vzorku materiálu.
Robustní konstrukce, jednoduchá manipulace a čištění jsou charakteristickými znaky modelů čelisťových drtičů RETSCH. Malá množství vzorku se zpracovávají dávkově, pro větší množství lze drtiče provozovat kontinuálně.
Ergonomická manipulace a velká vstupní velikost
Pro množství vzorků do 10 l se BB 400 používá dávkově; pro větší objemy lze pracovat kontinuálně. Díky modulární koncepci krytu a rámu je tento čelisťový drtič vhodný pro širokou škálu aplikací.
Přední dvířka umožňují přímý přístup do drtící komory v ideální výšce pro ergonomické a snadné čištění. Zásobník s ochranou proti zpětnému rozstřiku lze snadno a rychle vyjmout. Drtič BB 400 je vybaven přípojkou pro odsávání prachu a je chráněn proti mechanickému přetížení. Stupnice ukazuje opotřebení drticích čelistí a informuje uživatele, kdy je čas na výměnu.
Drticí komora je k dispozici v 5 různých materiálech, které zajišťují neutrální až analytickou přípravu vzorků. Díky svým technickým a bezpečnostním vlastnostem je tento čelisťový drtič ideální pro přípravu vzorků v laboratořích a pro malovýrobu.
Přední dvířka umožňují snadné čištění
Přípojka pro odsávání prachu
Drtící čelisti a třecí desky jsou k dispozici v pěti různých materiálech, které lze zvolit v závislosti na vzorku a prováděné analýze:
Pro čelisťový drtič BB 400 jsou k dispozici tři typy násypek.
Standardní násypku lze volitelně vybavit speciální vstupní násypkou. Tuto přídavnou násypku lze umístit na stůl pro nakládání až 10 l vzorku materiálu. Připojením ke standardní násypce pomocí spojovací tyče se vzorek do drtiče BB 400 přivádí pomocí ručního tlačného zařízení.
Pro rychlé a snadné podávání vrtných jader nebo velkého množství sypkého materiálu je k dispozici speciální násypka. Kryt lze uzavřít a slouží jako ochrana proti zpětnému rozstřiku.

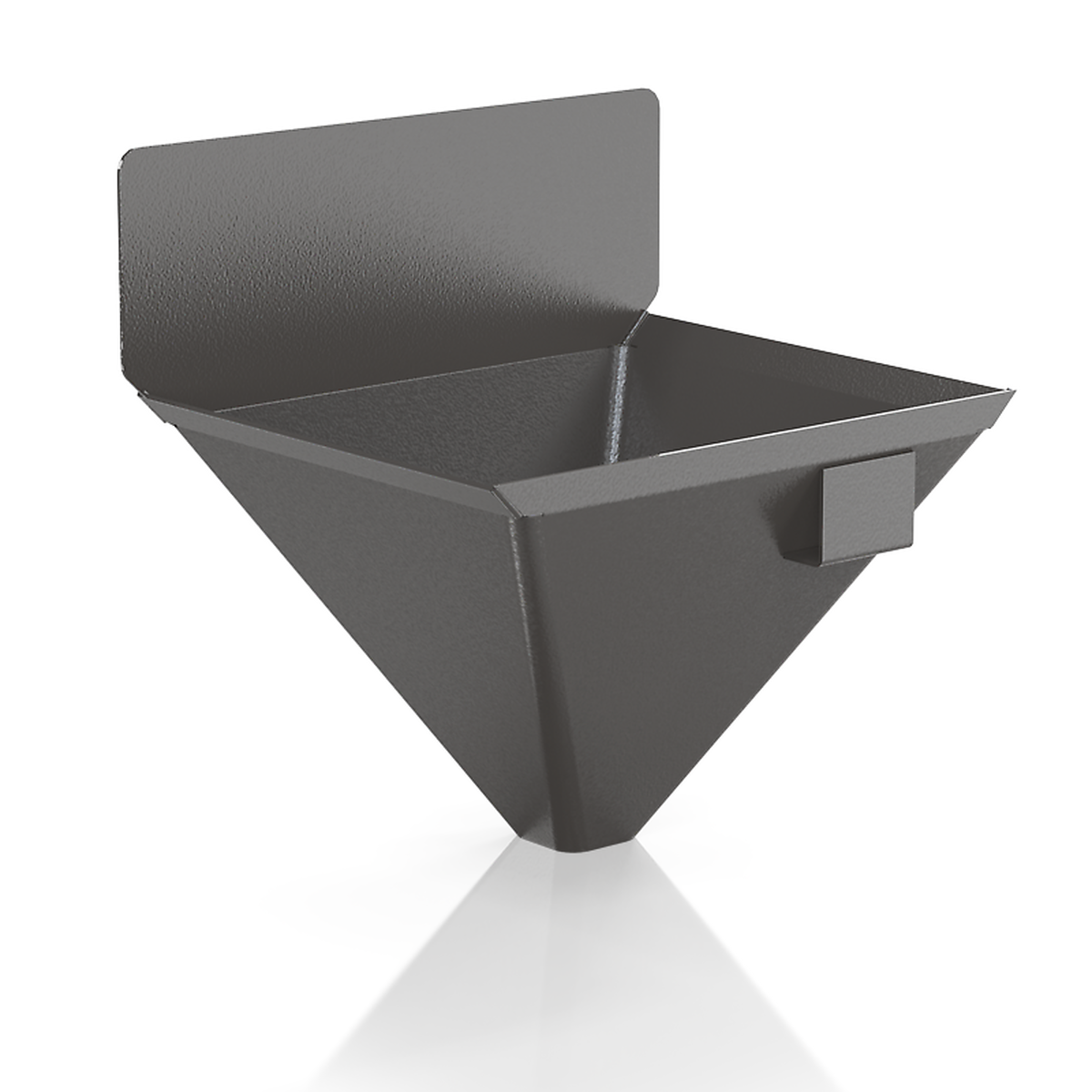

Kromě standardní nádoby, která pojme až 10 l vzorku, jsou k dispozici dvě varianty.
Pro kontinuální provoz je ideální sběrná násypka s výpustí.
Velkoobjemová nádoba pojme až 26 l vzorku a dodává se s flexibilní připojovací přírubou a vozíčkem s kolečky. Tato verze je nejlepší volbou pro bezprašný provoz.
Výkonné čelisťové drtiče RETSCH jsou ideální pro předběžné drcení stavebních materiálů, rud, žuly, oxidové keramiky, křemene, strusky, křemíku, uhlí, wolframových slitin, cementového slínku atd.
slínek
keramika
katalyzátory
vrtné jádro
Nejlepší řešení pro Vaší přípravu vzorků najdete v naší aplikační databázi
| Aplikace | hrubování a předemletí |
| Oblast použití | chemie / plasty, geologie / metalurgie, sklo / keramika, stavební materiály, strojírenství / elektronika, životní prostředí / recyklace |
| Vstupní materiál | středně tvrdý, tvrdý, křehký, houževnatý |
| Princip redukce velikosti zrna | tlak |
| Vstupní velikost materiálu* | < 220 x 90 mm |
| Konečná jemnost* | < 2 mm |
| Propustnost* | 400 kg/h |
| Materiál mlecích nástrojů | manganová ocel, karbid wolframu, ocel pro mletí bez těžkých kovů, NiHard4 |
| Šířka čelisti | 220 x 90 mm |
| Nastavení rozsahu štěrbiny | 0 - 30 mm |
| Zobrazení rozsahu štěrbiny | škála |
| Nastavení absolutní nuly | ano |
| Míra opotřebení displeje | ano, až do mínus 10 mm |
| Odnímatelná násypka | ano |
| Odsávač prachu | ano |
| Centrální mazání | - |
| Verze výrobní linky | volitelné |
| Objem sběrné nádoby | 10 l |
| Základní rám | variabilní rám (nastavitelný pro kontinuální mletí) |
| Pohon | Třífázový motor |
| Síla pohonu | 5.5 kW |
| Elektrické napájení | různé napětí |
| Připojení k elektrické síti | 3-fázové |
| Kód ochrany | IP 55 |
| Š x V x H zavřený | 695 x 1399 x 719 mm |
| Váha netto | ~ 400 kg |
| Normy | CE |
Čelisťový drtič BB 400 je robustní a výkonný drtič s nuceným posuvem. Vstupní materiál prochází násypkou bez zpětného rázu a vstupuje do drtící komory.
Ke zmenšování velikosti dochází v klínovitém prostoru mezi pevným drticím ramenem a ramenem pohybujícím se pomocí excentrického hnacího hřídele. Eliptický pohyb drtí vzorek, který se pod vlivem gravitace posouvá směrem k drtící mezeře.
Jakmile je vzorek menší než šířka výstupní mezery, spadne do vyjímatelného sběrače uvnitř čelisťového drtiče. Plynulé nastavení šířky mezery se stupnicí zajišťuje optimální zmenšení velikosti podle nastavené šířky mezery.
