Žádný mlýnek nepřekoná rychlost vibračního diskového mlýnu, pokud jde o přípravu vzorků pro spektrální analýzy. Vibrační diskový mlýn RS 200 společnosti RETSCH je ideální pro rychlé a reprodukovatelné rozmělnění tvrdých, křehkých a vláknitých materiálů vzorků na analytickou jemnost.
Díky výkonnému pohonu Stabilized-Plane-Drive pracuje mlýn RS 200 stabilně a hladce i s těžkými mlecími sadami a maximální rychlostí. Dosahuje velikosti mletí mezi 20 a 100 mikrony během několika sekund a s vynikající reprodukovatelností.
Mlecí sady jsou k dispozici v různých velikostech a z různých materiálů. Sada senzorů rozpozná nádoby z wolframu nebo achátu a automaticky nastaví maximální přípustnou rychlost, čímž zajistí optimální výsledky a zároveň chrání materiál.
Výsledky mletí ve vibračním diskovém mlýně jsou významně ovlivněny pohybem volných hmot uvnitř mlecí nádoby. Nový, výkonný pohon Stabilized-Plane-Drive mlýnku RS 200 umožňuje extrémně rychlé vytvoření pohybového obrazce, což se projevuje vyšší jemností a v konečném důsledku vede k výrazně lepší reprodukovatelnosti.
Obrázek 1 ukazuje směrodatnou odchylku po 60 s mletí. Ke zhoršení reprodukovatelnosti měření XRF stačí jen několik velkých částic. Z tohoto důvodu je rozhodující malá směrodatná odchylka pro hodnotu d90.
Obr. 2: "Čtvrtminutová zkouška" (QMT) hodnotí tvorbu a stabilitu pohybových vzorů vibračních diskových mlýnů. Obrázek 2 ukazuje, že u modelu RS 200 bylo dosaženo hodnoty d90 106 μm již po 15 sekundách mletí. Mlýny tří dalších výrobců vykazovaly výrazně horší výsledky.
Parametry mletí

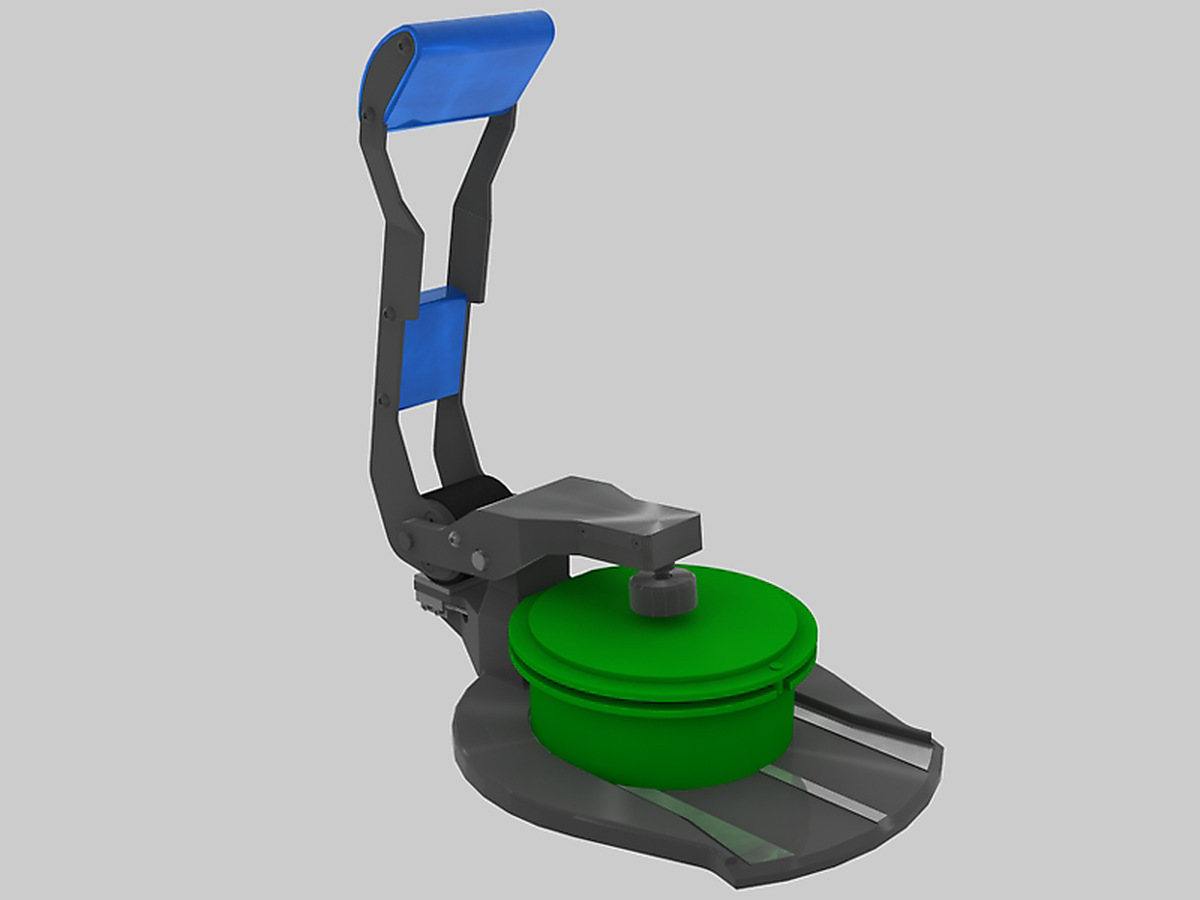

Obsluha a manipulace s RS 200 a jeho mlecími soupravami je pohodlná a ergonomická. Mlecí nádoby jsou vybaveny rukojetí, která usnadňuje přepravu těžké nádoby do mlýna, kde se po kolejnici zasune do mlecí stanice. Upínací zařízení umožňuje bezpečné upevnění nádoby s vynaložením menší síly; správnou polohu nádoby kontroluje senzor.
Parametry mletí se zadávají pomocí jediného tlačítka. Uživatel si může uložit až 10 kombinací parametrů a zvolit si jeden ze 13 jazyků pro orientaci v menu. Kromě aktuálních nastavení se na barevném grafickém displeji zobrazují servisní a provozní informace.
držadla pro přenášení
kolejnice
rychloupínací zařízení
grafický displej
Mlecí sady byly vyvinuty speciálně pro extrémní zkušební podmínky, jako je vysoká průchodnost vzorků a vysoké mechanické namáhání. Mezi jejich vlastnosti patří.
Pro zajištění přesných a reprodukovatelných výsledků XRF analýzy je třeba, aby měl vzorek rovnoměrné rozložení velikosti částic a aby byla lisovaná peleta co nejhustší. Oba požadavky lze snadno splnit při použití našich vibračních kotoučových mlýnů a peletovacích lisů pro přípravu vzorků k analýze XRF.
Vibrační diskové mlýny RETSCH rychle rozmělňují materiály, jako je cement, cementový slínek, keramika, uhlí, koks, beton, korund, sklo, oxidy kovů, minerály, rudy, křemičitany, struska, zemina atd.
struzka
elektronický odpad
iridium
dolomit
Nejlepší řešení pro Vaší přípravu vzorků najdete v naší aplikační databázi
| Aplikace | redukce velikosti, míchání, rozmělnění |
| Oblast použití | geologie / metalurgie, sklo / keramika, stavební materiály, životnní prostředí / recyklace |
| Vstupní materiál | středně tvrdý, tvrdý, křehký, vláknitý |
| Princip redukce velikosti zrna | tlak, tření |
| Vstupní velikost materiálu* | < 15 mm |
| Konečná jemnost* | < 20 µm |
| Velikost dávky / vstupní množství* | 15- 250 ml závisí na velikosti mlecí sady |
| Rychlost při 50 Hz (60 Hz) | 700 - 1,500 min-1, plynule nastavitelná |
| Materiál mlecích nástrojů | tvrzená ocel, karbid wolframu, achát, oxid zirkoničitý, ocel 1.1740 (pro mletí bez kontaminace těžkými kovy) |
| Velikosti mlecích nádob | 50 ml / 100 ml / 250 ml |
| Nastavení doby mletí | digitální, 00:01 do 99:59 |
| Uložitelné programy | 10 |
| Pohon | 3-fázový asynchronní motor s frekvenčním měničem |
| Síla pohonu | 1.5 kW |
| Elektrické napájení | různé napětí |
| Připojení k elektrické síti | 1-fázové |
| Kód ochrany | IP 20 |
| Š x V x H zavřený | 836 x 1220 x 780 mm |
| Váha netto | ~ 225 kg (bez mlecí sady) |
| Normy | CE |
Vibrační diskový mlýn RS 200 drtí tlakem a třením. Mlecí souprava je pevně připevněna k vibrační desce pomocí rychloupínací páky. Deska s mlecí soupravou je vystavena kruhovým horizontálním vibracím.
Odstředivá síla působící na mlecí kroužky v misce má za následek extrémní tlak a třecí síly působící na vzorek, čímž se dosáhne analytické jemnosti za 1 až 3 minuty. Kruhové vibrace jsou vytvářeny frekvenčně řízeným třífázovým motorem o výkonu 1,5 kW. Senzor rozpozná přítomnost mlecích souprav achátu a automaticky omezí otáčky na 700 min-1, aby nedošlo k poškození achátu. Kryt hlukově izolované mlecí komory je opatřen bezpečnostní pojistkou a lze jej otevřít pouze tehdy, když je mlýn v klidu.
Výhrady k technickému řešení a nedostatkům
