Rotační mlýny se používají k vysokorychlostnímu zmenšování velikosti měkkých až středně tvrdých a teplotně citlivých nebo vláknitých materiálů.
Výkonný ultraodstředivý mlýn ZM 300 poskytuje maximální mlecí výkon v kombinaci se snadným používáním. Variabilní rychlost od 6 000 do 23 000 otáček za minutu umožňuje šetrnou, neutrální až analytickou přípravu vzorku ve velmi krátkém čase.
Díky integrovanému systému monitorování teploty je zaručena reprodukovatelnost i při dlouhých procesech mletí nebo rozmělňování velkých objemů vzorků.
Široký výběr rotorů, kruhových sít a kazet dělá ze zařízení ZM 300 skutečně univerzální přístroj, který splňuje požadavky nejrůznějších úloh zmenšování velikosti.
"Velmi snadné ovládání přístroje. Poměrně snadné čištění po mletí (zamezení křížové kontaminace). "
Jaap Winkelhorst
BASF
"Mletí je velmi rychlé. Používáme cyklonové připojení, které usnadňuje mletí velkých políček."
Eija Fogelholm
Finnish Customs Laboratory
"Toto zařízení je nezbytnou součástí vědeckých a aplikačních laboratoří. Snadné použití, nenáročná údržba a bezpečná obsluha. Poskytuje reprodukovatelné výsledky. "
Petros Gebreselassie
Ashland Inc.
"Ultraodstředivý mlýn Retsch je jediným mlýnkem, který nám poskytl nejlepší velikost částic, a tím i nejlepší analytické výsledky (např. obsah oleje) u různých typů vzorků olejnatých semen. Více než 30 let práce v laboratoři mi dovoluje označit mlýnky a drtiče Retsch za "zlatý standard", pokud jde o přípravu vzorků."
Douglas DeClercq
DRD
"Jedná se o nejlepší mlýnek v naší laboratoři. Máme i mlýnky jiných značek, ale mlýnek Retsch je na prvním místě. Všechny díly z nerezové oceli se velmi snadno čistí. "
Tai Ha
Nebraska Department of Agriculture Laboratory
"Tento mlýnek funguje skvěle. Máme ho téměř 5 let a zatím jsme neměli žádný problém. Týdně nameleme 300-500 vzorků.
Mary Ann Barrett
Jennie-O Turkey Store
"Vysoce účinný, snadno použitelný, vysoce kvalitní výrobek."
Ashley Brown
ISK Biosciences Corporation
"Vysoce kvalitní přístroj, rychlé zpracování, snadné použití a čištění! "
Alec Keyzer
Bureau Veritas
Rozsah otáček od 6000 do 23000 ot/min umožňuje optimální přizpůsobení procesu mletí požadavkům vzorku tím, že doba mletí je co nejkratší a teplota se zvyšuje co nejméně. Příliš vysoká teplota může mít negativní vliv na výsledky mletí, například při úniku vlhkosti nebo těkavých složek.
Mlýnek ZM 300 je vybaven integrovaným teplotním čidlem, které měří teplotu víka kazety v blízkosti kruhového síta. Naměřená teplota se neustále zobrazuje na displeji mlýnku, což uživateli umožňuje optimalizovat proces mletí a zlepšit reprodukovatelnost.
Maximální otáčky klasických odstředivých mlýnů, jako je například široce používaný mlýn ZM 200, jsou obvykle omezeny na 18 000 ot/min (obvodová rychlost rotoru 98 m/s). Mlýn ZM 300 dosahuje maximální rychlosti 23 000 otáček za minutu (obvodová rychlost rotoru 118 m/s) a produkuje částice, které jsou v závislosti na materiálu o 15 až 20 % jemnější.
Vyšší otáčky mají obzvláště pozitivní vliv na velikost mletých polymerních vzorků, které jsou rozprašovány kryogenním způsobem, nebo vláknitých materiálů, jako je seno. V porovnání s modely s maximálními otáčkami 18 000 ot/min lze zvýšit výkon o 10 až 15 %.
Velikost mletých plastových materiálů (POM nebo PP) po mletí různými síty a rychlostmi. Při otáčkách 23 000 ot/min je výsledkem vyšší jemnost u všech sít ve srovnání s mletím při 18 000 ot/min. Například při mletí POM sítem o vzdálenosti 0,12 mm při 23 000 ot/min lze dosáhnout snížení jemnosti o 19 %.
Maximální průchodnost vzorku, např. při drcení kuřecího krmiva s kruhovým sítem o průměru 0,5 mm, lze zvýšit o 16 % při drcení maximální rychlostí 23 000 ot/min namísto 18 000 ot/min.
Obsah jemných částic v rozemletém vzorku lze regulovat snížením otáček. Pokud mají být například zrna vzorku krmiva pro zvířata rozemleta nahrubo, aby se zabránilo tvorbě prachu, zajistí snížení otáček na 6 000 až 10 000 ot/min požadovaný výsledek.
Díky variabilním otáčkám lze mlýnek ZM 300 flexibilně přizpůsobit všem požadavkům v potravinářském a krmivářském průmyslu, chemickém průmyslu a v zemědělství.
Kryogenní mletí nebo mletí za studena je ideálním řešením pro rozmělnění vzorků, které nelze rozmělnit na požadovanou jemnost při pokojové teplotě. Tento postup zahrnuje použití mlecích pomůcek, jako je kapalný dusík (-196 °C, zkřehnutí vzorku mimo mlýn) nebo suchý led (-78 °C, směs vzorku a suchého ledu), které ochlazením zkřehnou materiál vzorku, a tím zlepší jeho chování při lámání.
Kromě toho se ochlazením vzorku lépe zachovají vysoce těkavé složky. Kryogenní mletí se na přístroji ZM 300 snadno provádí a doporučuje se zejména pro plasty nebo vzorky velmi citlivé na teplotu. Video ukazuje proces mletí u předchozího modelu ZM 200, který je shodný s postupem u ZM 300.
Toto video ukazuje mletí plastových granulí suchou cestou pomocí přístroje ZM 200, což platí i pro přístroj ZM 300.

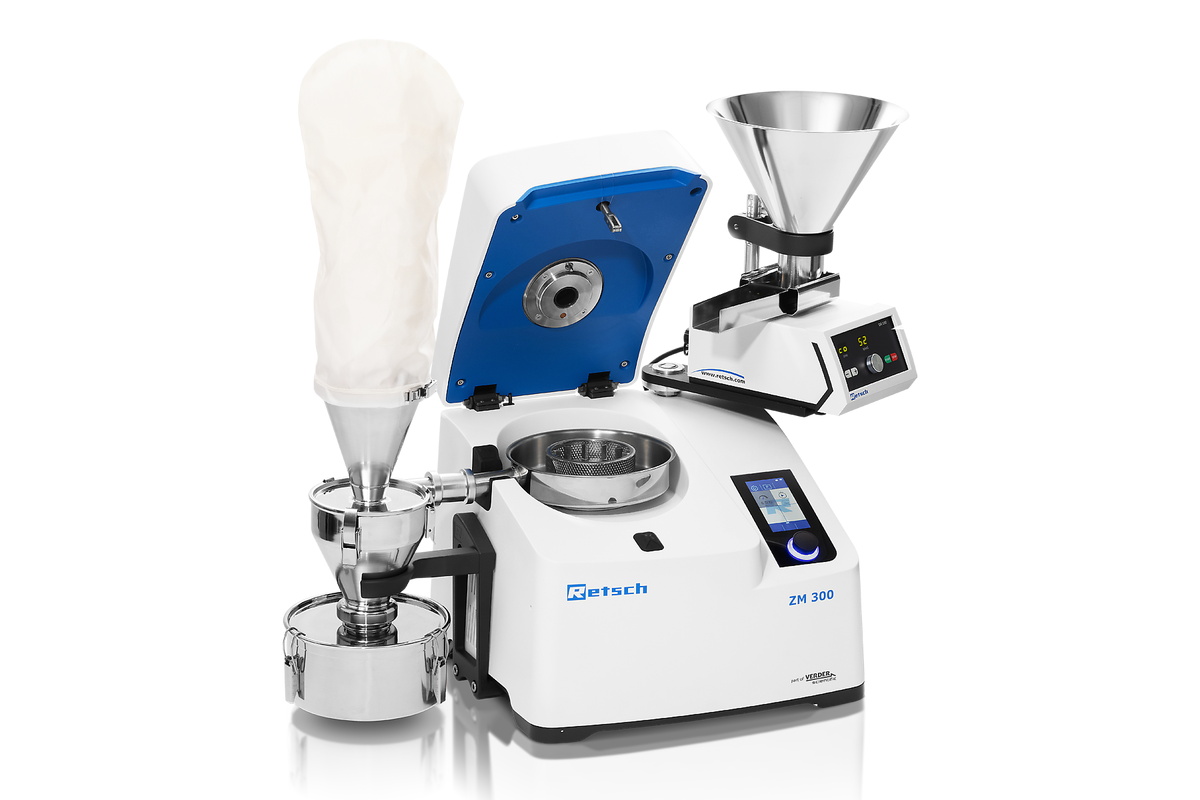

Při provozu s volitelnou cyklónovo-sací kombinací je ZM 300 vhodný také pro mletí vzorků s nízkou hustotou nebo materiálů citlivých na teplo.
Široký výběr příslušenství umožňuje optimální přizpůsobení všem požadavkům na zmenšení velikosti. Požadovaná jemnost je určena velikostí otvoru kruhového síta. Zpravidla platí, že po rozemletí je přibližně 80 % vzorku o velikosti poloviny velikosti otvoru zvoleného síta. K dispozici jsou síta s velikostí otvorů od 0,08 do 10 mm.
Pro ZM 300 se používají kruhová síta s vyztuženým okrajem, která jsou vybavena čtyřmi drážkami pro bezpečné zajištění. Distanční síta, rovněž zajištěná a fixovaná čtyřmi drážkami, mají mezi okem síta a rotorem mezeru, která snižuje střižné účinky, a tím i vznik tepla.
Rotory jsou k dispozici s 6, 12 nebo 24 zuby. Standardní rotor s 12 zuby je vhodný pro téměř všechny materiály a požadavky. Pro vláknité vzorky, jako je sláma, se obvykle používá rotor se 6 zuby, zatímco pro jemné vzorky je nejvhodnější rotor s 24 zuby.
Pro neutrálně-analytické práce nebo pro rozmělňování abrazivních vzorků jsou k dispozici mlecí nástroje z různých materiálů: titan (s titan-niobovým povlakem), ocel 1.4404, povlak z karbidu wolframu.
Ve standardní sběrné nádobě o jmenovitém objemu 900 ml lze v jednom pracovním kroku rozmělnit až 300 ml vzorku. S velkoobjemovou kazetou lze užitečný objem zdvojnásobit na 600 ml. Při použití kazety s cyklonem jsou k dispozici různé sběrné nádoby s užitečným objemem až 4 500 ml.

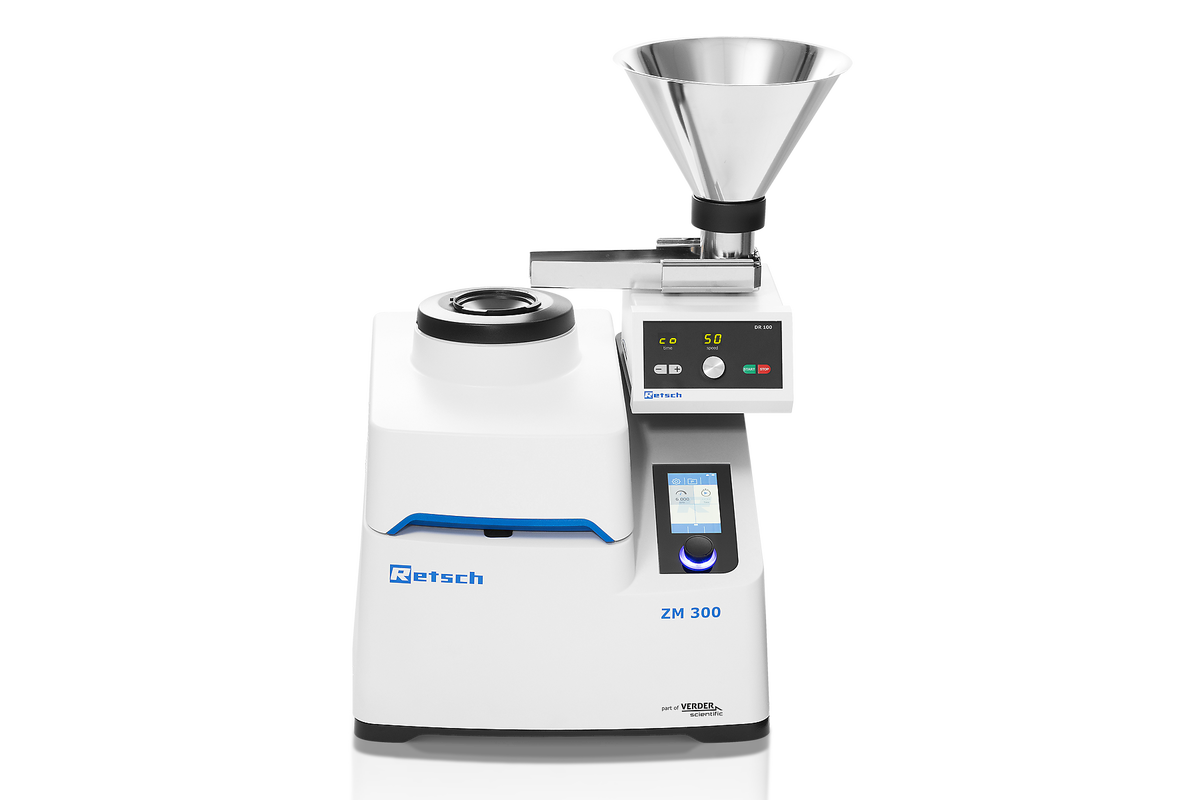

Vibrační podavač DR 100 je ovládán přes rozhraní a dopravuje materiál v závislosti na zatížení do násypky ZM 300. Tento postup zajišťuje rovnoměrné mletí při maximálním přísunu vzorku. Použití podavače je zvláště výhodné pro velká množství vzorků.
ZM 300 se snadno a bezpečně ovládá. Velký dotykový displej s otočným knoflíkem umožňuje pohodlné zadávání parametrů mletí. Zobrazuje aktuální teplotu kazety a zatížení během mletí, což pomáhá předcházet přetížení příliš rychlým podáváním vzorku.
Push-fit systém bez šroubů a patentovaný princip kazety umožňují snadné vkládání a vyjímání bez použití nářadí.
Díky tomu je čištění rotorů a kruhových sít obzvláště rychlé a snadné. Všechny části, které přicházejí do styku se vzorkem, lze čistit pod tekoucí vodou nebo v myčce nádobí.
Univerzální ultraodstředivý mlýn ZM 300 zpracovává materiály, jako jsou kosti, obiloviny, chemické produkty, uhlí, kávová zrna, kolagen, kukuřice, sušené ovoce a zelenina, sušené larvy, léky, elektronické součástky, krmné pelety, hnojiva, potraviny, obilí, grafit, minerály, papír, farmaceutické materiály, rostlinné materiály, polymery, práškové nátěry, rýže, guma, semena, koření, sláma, cukrovinky, textil, tabák, odpad, dřevo.
práškové nátěry
zrnková káva
PET vločky
byliny
Nejlepší řešení pro Vaší přípravu vzorků najdete v naší aplikační databázi
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplikace | jemné mletí |
| Oblast použití | biologie, chemie / plasty, geologie / metalurgie, lékařství / farmaceutika, potraviny, stavební materiály, strojírenství / elektronika, zemědělství, životní prostředí / recyklace |
| Vstupní materiál | měkký, středně tvrdý, křehký, vláknitý |
| Princip redukce velikosti zrna | náraz, střih |
| Vstupní velikost materiálu* | < 10 mm |
| Konečná jemnost* | < 40 µm |
| Velikost dávky / vstupní množství* | 300 ml se standardní kazetou 600 ml s objemovou kazetou 4500 ml / 2500 ml / 450 ml / 230 ml s cyklónem |
| Rychlost při 50 Hz (60 Hz) | 6 000 - 23 000 min -1, volitelné |
| Obvodová rychlost rotoru | 31 - 119 m/s |
| Průměr rotoru | 99 mm |
| Druhy rotorů | 6-ti zubý rotor / 12-ti zubý rotor / 24-ti zubý rotor |
| Materiál mlecích nástrojů | nerezová ocel, titan, nerezová ocel s povrchovou úpravou odolnou proti opotřebení |
| Rozměry sít | lichoběžníkové otvory 0.08 / 0.12 / 0.20 / 0.25 / 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm kruhové otvory 3.00 / 4.00 / 5.00 / 6.00 / 10.00 mm |
| Nastavení doby mletí | - |
| Objem sběrné nádoby | 900 ml se standardní kazetou 1200 ml s objemovou kazetou 5000 ml / 3000 ml / 500 ml / 250 ml s cyklonem |
| Pohon | 3-fázový asynchronní motor s frekvenčním měničem |
| Připojení k elektrické síti | 1-fázové |
| Kód ochrany | IP 20 |
| Spotřeba energie | 1750 VA ((200..240V), 1400 VA (110..120V) |
| Š x V x H zavřený | 452 x 431 x 426 mm |
| Váha netto | ~ 38 kg |
| Normy | CE |
V ultraodstředivém mlýně ZM 300 dochází ke zmenšování velikosti nárazem a střižnými účinky mezi rotorem a pevným kruhovým sítem. Vstupní materiál prochází násypkou (s ochranou proti zpětnému rozstřiku) na rotor. Odstředivé zrychlení jej s velkou energií vymrští ven a při nárazu je předdrcen klínovitými zuby rotoru pohybujícími se vysokou rychlostí. Mezi rotorem a kruhovým sítem je pak jemně rozmělněn.
Toto dvoustupňové mletí zajišťuje mimořádně šetrné, ale rychlé zpracování. Vstupní materiál zůstává v mlecí komoře pouze velmi krátkou dobu, což znamená, že se nemění charakteristické vlastnosti stanovovaného vzorku. Rozemletý vzorek se shromažďuje ve sběrné kazetě obklopující mlecí komoru nebo v navazujícím cyklonu či papírovém filtračním sáčku.
