Střižné mlýny jsou vhodné pro mletí měkkých, středně tvrdých, houževnatých, elastických, vláknitých a heterogenních směsí produktů. Díky výkonnému pohonu 3 kW s technologií vysokého točivého momentu a RES vyniká Střižný mlýn SM 300 zejména v náročných pracích, kde selhávají jiné střižné mlýny. Tento mlýn umožňuje dokonalé přizpůsobení požadavkům aplikace variabilní rychlostí od 100 do 3,000 min-1. K dispozici je řada spodních sít s otvory o velikosti 0,25 - 20 mm, která zajišťují definovanou konečnou jemnost.
"Jedná se o velmi robustní mlýn, který nám umožňuje homogenizovat vzorky s velmi jednotnou velikostí částic podle použitého síta a velmi snadno se používá. Rozhodně ho můžu doporučit, protože díky jeho robustní konstrukci vydrží. "
Jonatan Racancoj
Cempro-Proverde
"Tento mlýn je na našem oddělení tahounem. Zvládne téměř vše, co od něj budete chtít. Snadno se rozebírá a čistí. V minulosti jsem pracoval s jinými mlýny a tento je zdaleka nejlepší."
Jason Roys
Covance
"Před akvizicí SM 300 jsme používali VitaMix k přeměně strukturovaných komponent na prášek. U větších dávek materiálu to samozřejmě trvalo věky. Nyní jsme s mlýnem schopni šetřit čas a energii. Je to nutnost pro každou firmu, která potřebuje řezat, práškovat, mlít, vykuchávat nebo jinak redukovat velké částice jakýmkoli způsobem."
Major Hillmann
Epiceutical Labs
Přidaná část setrvačníku představuje velmi vysoký točivý moment, který umožňuje SM 300 pomlít mnoho materiálů na analytickou jemnost pouze v jednom pracovním cyklu (technologie RES, viz obrázek vpravo). Extra špičkový výkon díky těžšímu setrvačníku se používá k překonání potenciálních blokád, a to i při mletí zvláště tuhých materiálů. Technologie RES navíc umožňuje rychlé podávání vzorku.
Schéma ukazuje točivý moment (zelený) a výkon (modrý) pohonu, jakož i dočasně dosažitelný špičkový výkon (červený) vůči otáčkám. Špičkový výkon se zvyšuje v celém rozsahu otáček. To znamená, že čím vyšší je rychlost, tím více energie je dočasně k dispozici pro střižné momenty.
This video shows the amazing versatility of the SM 300 cutting mill, with a wide range of accessories including different hoppers, collection vessels and rotors to facilitate the feeding and collection of sample materials of different shapes, sizes and quantities. The variable speed allows the perfect cutting parameters to be selected, and the powerful 3 kW motor with RES technology gives the mill maximum pulling power.
Watch the video to see how the SM 300 handles these 8 applications with flying colours:
Ideální pro materiály citlivé na světlo a teplo
Namísto gravitačního výstupu lze k SM 300 připojit volitelně dostupný cyklonový odlučovač. Použití cyklonu je výhodné například pro vzorky citlivé na světlo a teplo.

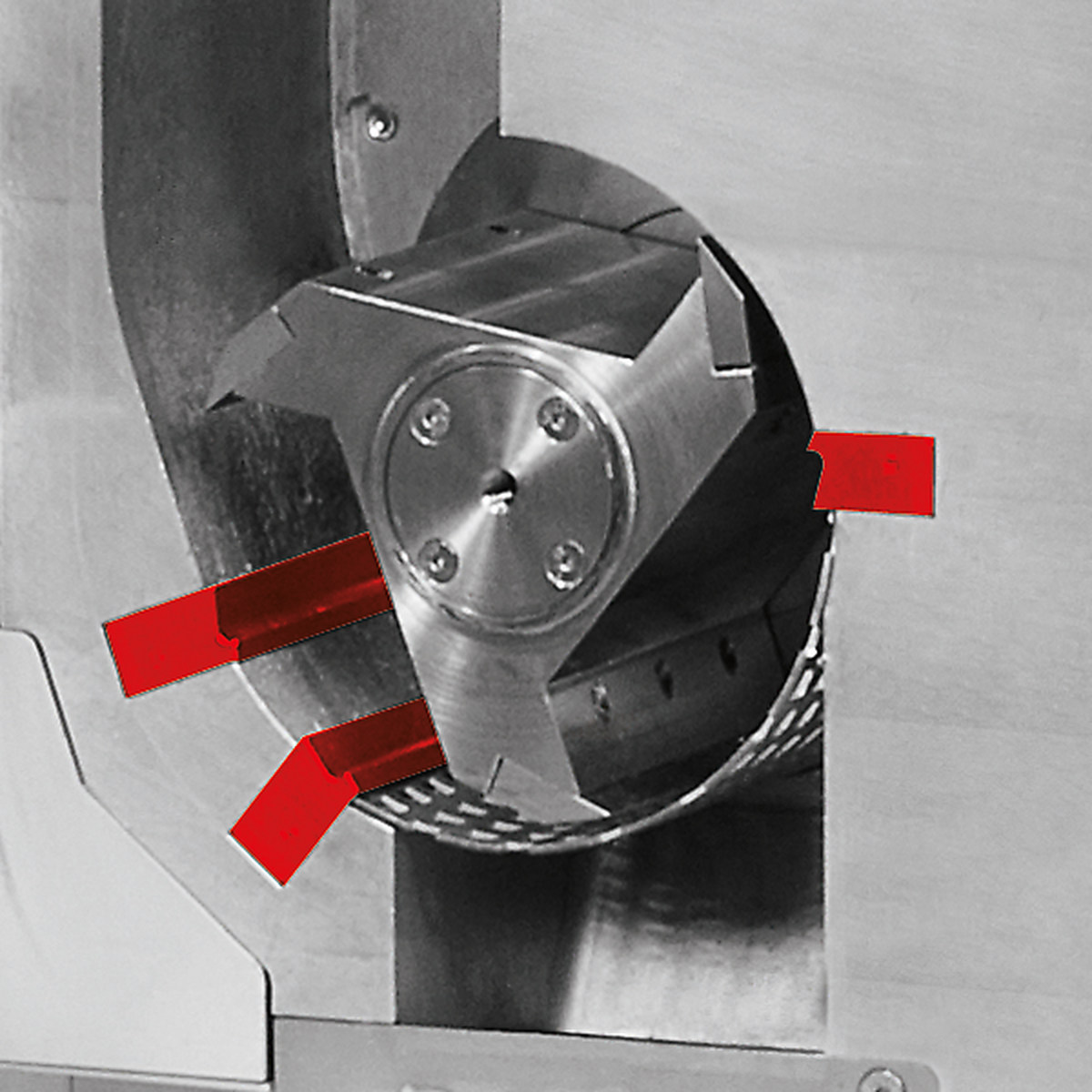

SM 300 je vybaven dvojčinnými střižnými lištami, které podstatně zvyšují počet a účinnost střižných momentů. Například rotor s paralelními sekcemi generuje 18 střižných momentů na otáčku.
Obsluha SM 300 je mimořádně jednoduchá a bezpečná. Nasazovací rotor a spodní síta lze snadno odstranit bez použití nástrojů. Bezpečnostní spínač zabraňuje spuštění mlýnu při otevřených dvířkách. Elektronická bezpečnostní kontrola zajišťuje, že dvířka nelze otevřít, když je motor v chodu.
Násypku lze odklopit a tím získáme plný přístup k mlecí komoře, která v kombinaci s hladkými povrchy výrazně usnadňuje čištění mlýnu. Stejně tak konstrukce spodních sít, která minimalizují zachycení kusů vzorků na minimum.
Snížení rychlosti vede ke snížení jemného podílu vzorku a k většímu množství částic v požadovaném rozsahu velikostí. Zejména pro tento typ aplikace byla nejnižší rychlost SM 300 snížena na 100 min-1.
Pro aplikace jako malá výroba potravin nebo kosmetiky je SM 300 k dispozici ve verzi z nerezové oceli 316L foodGrade, která splňuje směrnice potravinářského a farmaceutického průmyslu. Je vybaven násypkou pro dlouhé materiály pro snadné podávání materiálů, jako jsou například části rostlin konopí. Všechny části, které jsou v kontaktu se vzorkem, jsou v této konfiguraci vyrobeny z 316L. Nože rotoru a střižné lišty jsou volitelně vyrobeny z nerezové oceli certifikované FDA, která je méně náchylná k opotřebení při konstantním namáhání než 316 l.
Jednotka může být vybavena volitelným cyklonem a velkou nádobou o objemu 30 l (nerezová ocel 316L) pro sběr velkého množství vzorků. Hladké povrchy vedou k téměř 100% regeneraci vzorku a snadnému čištění.

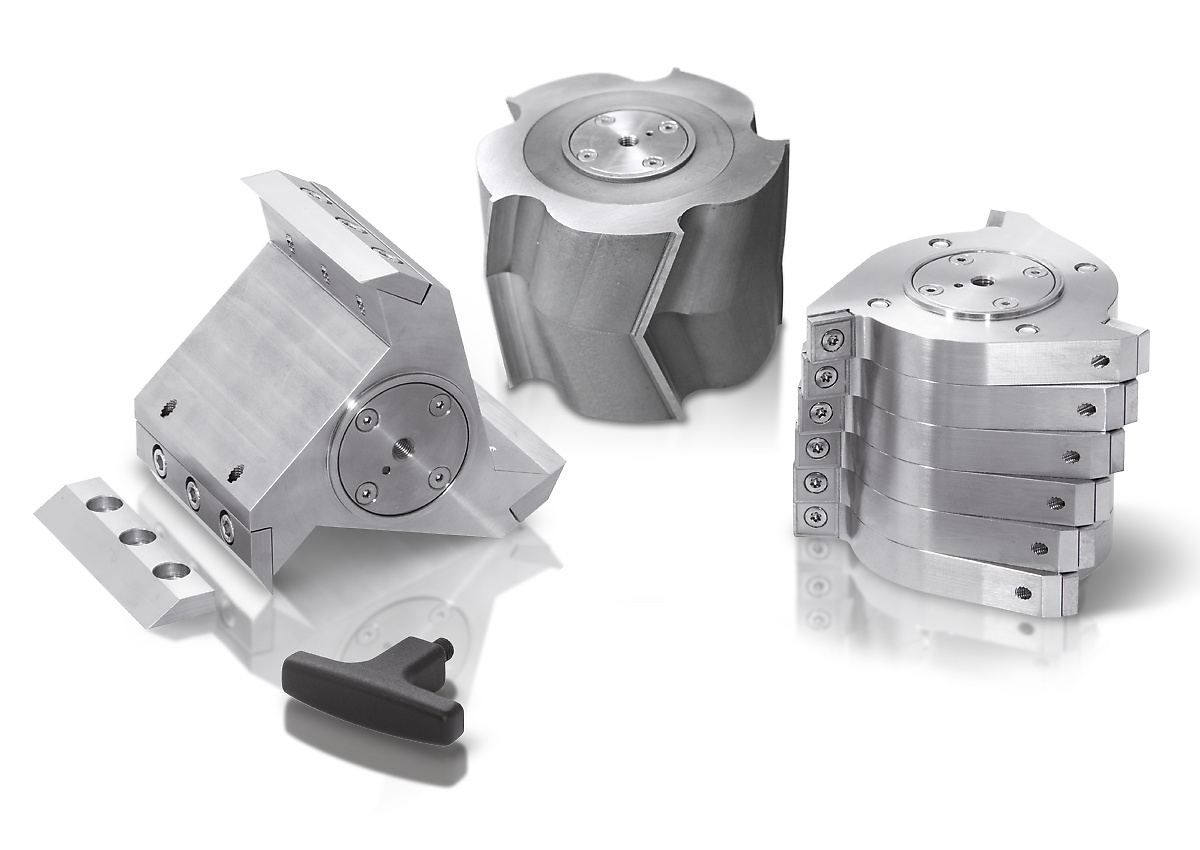

Pro optimální přizpůsobení vlastnostem vzorku je k dispozici rotor s paralelním řezem, 6-diskový rotor a V-rotor z nerezové oceli nebo oceli bez obsahu těžkých kovů.
SM 300 může být vybaven buď univerzální násypkou, která je vhodná pro většinu vzorků, nebo násypkou pro dlouhé materiály, která je speciálně navržena pro dlouhé vzorky.
Spodní síta s lichoběžníkovými nebo čtvercovými otvory jsou vyrobena z nerezové oceli nebo oceli bez obsahu těžkých kovů.
Střižné mlýny RETSCH jsou vhodné pro širokou škálu aplikací. Mezi typické materiály patří PET výlisky, hliníková struska, krmivo pro zvířata, kosti, kabely, lepenka, elektronické komponenty, krmné pelety, fólie, potraviny, kůže, lignit, směsi materiálů, barevné kovy, papír, farmaceutické výrobky, rostlinné materiály, plastové hračky, plasty, polymery, druhotná paliva, pryskyřice, guma, koření, sláma, textil, odpad, dřevo atd.
ryba
dřevo
ořechy
sekundární paliva, biopaliva
Nejlepší řešení pro Vaší přípravu vzorků najdete v naší aplikační databázi
Torrefaction je termochemický proces prováděný za nepřítomnosti kyslíku, při kterém dochází k částečnému rozkladu biomasy. Z biomasy se uvolňuje voda a těkavé látky a vzniká pevný suchý materiál známý jako biouhlí. V některých aplikacích lze bio-uhlím nahradit tradiční fosilní paliva, a přispět tak ke snížení emisí CO2.
V tomto videu byly v rámci procesu torrefaction k výrobě paliva z biouhlí použity jak střižný mlýn RETSCH SM 300, tak rotační trubková pec CARBOLITE GERO TSR.
Společnosti Verder Scientific nabízejí řešení, která podpoří váš proces v každém jeho kroku, od přípravy a analýzy vzorků až po tepelné zpracování a další.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplikace | zmenšování velikosti řezem |
| Oblast použití | biologie, chemie / plasty, lékařství / farmaceutika, potraviny, strojírenství / elektronika, zemědělství, životní prostředí / recyklace |
| Vstupní materiál | měkký, středně tvrdý, houževnatý, elastický, vláknitý |
| Princip redukce velikosti zrna | střih, řez |
| Vstupní velikost materiálu* | < 60 x 80 mm |
| Konečná jemnost* | 0.25 - 20 mm |
| Rychlost při 50 Hz (60 Hz) | 100 - 3000 min-1 |
| Obvodová rychlost rotoru | 4.7 - 20.3 m/s |
| Průměr rotoru | 129.5 mm |
| Druhy rotorů | paralelní rotor / 6-diskový rotor / V-rotor |
| Typy násypek | univerzální, pro dlouhé materiály |
| Materiál mlecích nástrojů | nerezová ocel, ocel pro mletí bez kontaminace těžkými kovy, karbid wolfram |
| Rozměry sít | lichoběžníkové otvory 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm čtvercové otvory 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| sběrný systém / objemy | sběrná nádoba 5 l / volitelně: 30 l / sběrná jednotka 0,25 / 0,5 l Cyklonovo-sací kombinace (0,25 l až 30 l) |
| Pohon | 3-fázový asynchronní motor s frekvenčním měničem |
| Síla pohonu | 3 kW při hmotnosti setrvačníku ~ 28.5 kg |
| Elektrické napájení | různé napětí |
| Připojení k elektrické síti | 1-fázové |
| Brzda motoru | ano |
| Kód ochrany | IP 20 |
| Š x V x H zavřený | 576 (1080 otevřený) x 1677 x 750 mm (s podstavcem a univerzální násypkou) |
| Váha netto | ~ 160 kg |
| Normy | CE |
Principem zmenšování velikosti je v střižném mlýnu SM 300 řezný a střihový efekt. Vzorek přijde do styku s rotorem a je rozdrcen mezi břity a standardními stacionárními střižnými lištami usazenými v tělese mlýnu. V 6-diskovém rotoru pracují na řezání v pořadí spirálovitě uspořádané oboustranné pevné kovové desky. Nože v paralelní části rotoru provádějí drcení silným střihem. Přidaný extra setrvačník (RES technologie) na pohonném hřídeli má za následek mimořádný výkon SM 300. Díky variabilní rychlosti od 100 do 3000 min-1 lze mlýn SM 300 jednoduše upravit pro požadavky dané aplikace.
