Střižný mlýn SM 50

S těmito výzvami se potýká mnoho laboratoří:

Časové ztráty způsobené složitým čištěním a opětovnou montáží
Ztráty vzorků způsobené skrytými zbytky v těžko přístupných oblastech
Omezená flexibilita při zpracování různých materiálů
Riziko kontaminace, které může zkreslit výsledky analýzy

Společnost RETSCH řeší výzvy:

Nový SM 50 přináší revoluci v laboratorních pracovních postupech a řeší více problémů najednou. Díky inovativní konstrukci s odnímatelnou mlecí komorou zjednodušuje SM 50 čištění a šetří až 30 % procesního času. Bezkonkurenčně výkonný stolní mlýnek s jednofázovou zástrčkou zároveň umožňuje až 100 % výtěžnost vzorků* a přípravu vzorků bez kontaminace.

Kliknutím zobrazíte video

Jediné řešení pro všechno

SM 50 je nejvýkonnější stolní střižný mlýn na světě se standardní jednofázovou zástrčkou. Jeho 1,5 kW motor pohání velký rotor a poskytuje působivý vysokorychlostní střižný výkon. Maximální rychlost je 4 000 ot./min a lze ji upravit tak, aby vyhovovala různým aplikacím.
Násypka EasyInspect je součástí vstupního dávkovacího systému a může snadno zpracovat velké kusy vzorků až do 50 mm. Kompaktní výkonný přístroj je vybaven vnitřním cyklonovým systémem, který zajišťuje snadné a efektivní zpracování různých materiálů.
Síta s otvory od 0,25 mm do 10 mm umožňují konečnou jemnost menší než 250 µm, v závislosti na vstupním materiálu. Dvoustupňový proces mletí umožňuje produkci jemných částic tak, že se nejprve použije síto s velkými otvory a poté jemnější. Konstrukce podporuje vysokou průchodnost s velkými plochami síta 48 mm x 120 mm.

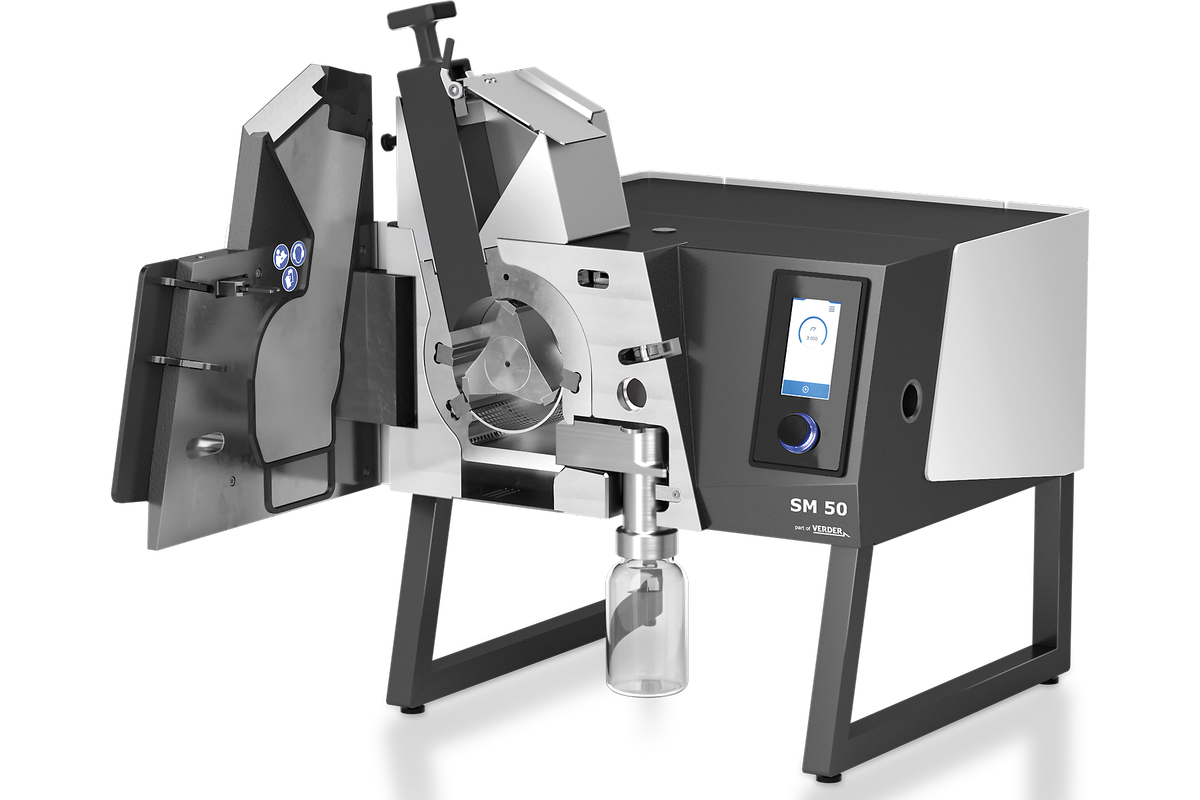

Střižný mlýn SM 50 Vše na očích

Světová inovace: Při otevření dvířek přístroje se přední část násypky vyklopí do strany, čímž je zajištěn plný výhled dovnitř. Koncepce úplného přístupu zajišťuje snadnou kontrolu a čištění všech součástí, které přicházejí do styku se vzorkem.

Střižný mlýn SM 50 - [LL:products.sm50.everythinginview.hl

Střižný mlýn SM 50 Přestaňte ztrácet čas

Až 30% úspora času při čištění s konceptem Total Access Concept a push-fit komponentami.

Systém push-fit umožňuje vyjmutí rotoru, síta, cyklonu a mlecí komory bez použití nářadí.
Poprvé lze také vyjmout mlecí komoru, což usnadňuje kompletní čištění a výrazně snižuje prostoje stroje.
Násypku EasyInspect je možné zcela otevřít pro kontrolu a čištění, což zajišťuje rychlé vyčištění.
Už žádné těžko dostupné trubky nebo hadice – SM 50 integruje cyklon přímo do stroje.
Intuitivní ovládání pomocí dotykového displeje a tlačítka umožňuje snadné nastavení rychlosti.

Střižný mlýn SM 50 - Přestaňte ztrácet čas

^{Díky konceptu Total Access Concept a odnímatelné mlecí komoře je doba procesu u SM 50 výrazně zkrácena}

Střižný mlýn SM 50 Tři možnosti procesu čištění

Povrchové čištění: plný přístup do vnitřku mlýna, včetně násypky, s otevřenými dviřkami pro kontrolu a čištění kartáčem, vakuem nebo stlačeným vzduchem

Intenzivní čištění: Komplexní vnější čištění všech mlecích nástrojů, včetně síta, rotoru, cyklonu a mlecí komory, vše vyjímatelné bez použití nářadí pomocí push-fit systému

Paralelní čištění: Pokud je k dispozici druhá mlecí sada, mohou být vzorky zpracovány přímo jeden po druhém díky mlecím nástrojům push-fit, včetně push-fit mlecí komory.

Zúčastněte se a vyhrajte! Vyhrajte jeden ze tří SM 50

Využijte svou šanci!

Až 100% výtěžnost vzorku* Přestaňte ztrácet materiál

Ve srovnání s mletím bez cyklónové technologie se výrazně zlepšuje regenerace materiálu vzorku. Cyklonová technologie účinně dopravuje vzorek do nádoby, aniž by se uvolňoval prach a ve mlýně zůstaly minimální zbytky vzorku.
Integrovaný cyklon eliminuje potřebu spojovacích prvků, jako jsou trubky nebo hadice, a minimalizuje vzdálenosti a plochy.
Dávkové plnění konceptu násypky slouží jako brána pro řízení průtoku a optimalizuje mlecí výkon a separační účinnost cyklonu.

Střižný mlýn SM 50 - Přestaňte ztrácet materiál

^{Cyklonová technologie, malé vzdálenosti a minimalizované povrchové plochy optimalizují tok materiálu ve mlýně a umožňují až 100% regeneraci vzorku.*}

Střižný mlýn SM 50 Stop manuálnímu předřezávání

Kompaktní násypka EasyInspect umožňuje zpracování velkých kusů vzorků bez předběžného řezání.

Neobvykle velká mlecí komora umožňuje podávání velkých vzorků, stejně jako konstrukce násypky pro dávkové podávání vzorků až do 50 mm. Výkon a technické provedení SM 50 umožňuje snadné zpracování široké škály materiálů, včetně:

Husté monolity: Psí sušenky, kořínky, kousky dřeva
Pevné polymery: Plastové komponenty, pryžové směsi, dětské hračky, předměty pro domácnost
Tvrdé a křehké součástky: elektronické součástky, LN₂ křehčené vzorky

krmivo pro zvěř

plastové hračky

roots

Zastavte kontaminaci

Maximální bezpečnost i při častých změnách materiálu vzorku

Čištění na nové úrovni: Všechny mlecí nástroje jsou snadno přístupné a lze je spolehlivě očistit od přetrvávajících zbytků. Poprvé lze také samostatně čistit mlecí komoru, což dále zabraňuje křížové kontaminaci z dříve mletých vzorků.
Push-fit mlecí komora je k dispozici v různých materiálech, jako je nerezová ocel pro otěruvzdorné mletí nebo hliník pro standardní aplikace nebo pro mletí bez znečištění těžkými kovy, což umožňuje flexibilní nastavení v jednom mlýnu.

Kliknutím zobrazíte video

^{Push-fit mlecí komoru lze čistit mimo stroj například pomocí voda.}

Přestaňte dělat kompromisy

SM 50 odborně spojuje kompaktnost stolních mlýnů s vysokokapacitním výkonem podlahových mlýnů. Na rozdíl od jiných stolních modelů dokáže mlít velké monolitické vzorky díky své velké násypce a velkému objemu komory. Přesnost. Síla. Výkon. Nic než jen výjimečné výsledky. A důvodů, proč zvolit novinku SM 50, je mnohem více.

Pohon 1,5 kW s proměnnými otáčkami pro vysoce efektivní zmenšení velikosti
Maximální rychlost 4 000 ot./min pro výjimečný střižný výkon
Velký průměr rotoru 130 mm a hloubka 48 mm pro vysoký rázový výkon a rychlý průchod vzorků (srovnatelné s velkými podlahovými modely střižných mlýnů).
Vynikající strižná rychlost 27 m/s.
3 dvojčinné střižné lišty generují 18 střižných momentů na otáčku a specifickou délku řezu 864 mm na otáčku pro vynikající efektivitu
Optimalizovaná konstrukce snižuje zablokování a zaručuje hladký provoz
Komplexní a pohodlné mechanismy otevírání dveří s otočnou rukojetí.

Střižný mlýn SM 50 - Přestaňte dělat kompromisy

^{Velký průměr rotoru a vysoká rychlost vedou k mimořádně vysoké střižné rychlosti pro vysoký střižný výkon.}

Střižný mlýn SM 50 Široká škála příslušenství pro nejvyšší flexibilitu

Pro SM 50 je k dispozici široká škála příslušenství, včetně

Push-fit mlecí komora ze tří různých materiálů pro standardní aplikace, abrazivní a korozivzdorné aplikace a pro mletí bez znečištění těžkými kovy.
Integrovaný cyklon zajišťuje úplnou návratnost vzorku.
Gravitační komora slouží pro mletí bez cyklonu, kdy je nádoba umístěna přímo pod strojem, takže materiál do ní padá gravitačně. Vhodné pouze pro aplikace vyžadující hrubé předemletí neprašných materiálů.

Rotor s paralelním řezem a 3-diskový rotor určený pro zpracování materiálů od měkkých vzorků až po ty tvrdé.
9 různých velikostí sít od 10 mm do 0,25 mm pro standardní použití nebo pro mletí bez znečištění těžkými kovy
K dispozici jsou sběrné systémy s objemem 0,25 a 0,5 l (skleněné nádobky) a také s objemem 3 l (nerezová nádoba).

Střižný mlýn SM 50 Přehled inovativních komponent

SM 50 zajišťuje až 100 % výtěžnost vzorků a výsledky bez kontaminace díky pokročilé konstrukci s násypkou EasyInspect, integrovaným cyklonem a push-fit mlecí komorou.

1 | Push-fit mlecí komora

Vyjímatelná push-fit mlecí komora, která je k dispozici z různých materiálů, zabraňuje znečištění a umožňuje rychlou výměnu nastavení. Vnější čištění zajišťuje úplné odstranění zbytků, čímž zlepšuje přípravu vzorků bez kontaminace.

2 | Násypka EasyInspect

Násypka EasyInspect umožňuje vkládat až 200 ml vzorku nebo jednotlivé vzorky do velikosti 50 mm. Pracuje na bázi dávkového podávání a je vybaven šoupátkem pro regulaci průtoku pro optimální výkon mletí a účinnost cyklonu, který dále zajišťuje bezpečnostní ochranu proti zranění. Plunžrový systém ovládaný jednou rukou řídí průtok vzorku, zatímco klapka vede objemné materiály do mlecího kanálu.

3 | Integrovaný cyklón

Kompaktní push-fit cyklón je integrován do krytu stroje, což usnadňuje čištění a minimalizuje ztráty vzorku. Je navržen z pouhých dvou komponent (kryt a tělo přístroje), což umožňuje jeho rychlé vyjmutí a jednoduchou montáž. Závit GL55 umožňuje připojení skleněných lahví o objemu 250/500 ml nebo třílitrové nádoby pomocí adaptéru.

Střižný mlýn SM 50 Pozornost věnovaná detailům: speciální funkce pro vynikající výkon

Prozkoumejte promyšlené konstrukční prvky, které přispívají k výjimečnému výkonu střižného mlýnu SM 50.

Uvolnění hřídele rotoru: Hřídel rotoru lze uvolnit pomocí funkce dotykového displeje pro snadné čištění nebo montáž rotoru.
Klapka násypky: Pomáhá efektivně tlačit načechraný materiál do mlecí komory.
Odnímatelný plunžr: Pro rychlý přístup lze plunžr odejmout povolením jediného šroubu.
Kontrolní otvor: Umožňuje kontrolu a čištění kanálů, které se připojují k vysavači.
Dotykový displej s otočným tlačítkem: Umožňuje intuitivní ovládání a obsluhu funkcí stroje.
Gravitační komora: Využívá gravitaci k podpoře toku materiálu při hrubém předemletí neprašných materiálů.

Kliknutím zobrazíte video

^{Objevte klíčové funkce SM 50}

Střižný mlýn SM 50 Příklady aplikací

Díky vysokému střižnému výkonu je SM 50 ideální pro použití v průmyslových odvětvích, jako je zemědělství, recyklace, potravinářství, krmivářství a farmaceutickém průmyslu. Střižný a řezný účinek, promyšlená konstrukce a široká škála příslušenství umožňují mletí měkkých, středně tvrdých, houževnatých, elastických a vláknitých materiálů.

roots

preforms

feathers

plastové hračky

Nejlepší řešení pro Vaší přípravu vzorků najdete v naší aplikační databázi

Aplikační databáze

Střižný mlýn SM 50 Princip funkce

Střižný mlýn SM 50 využívá řezné a střižné síly k dosažení zmenšení velikosti. Vzorky se dávkově přivádějí přes násypku EasyInspect a pomocí plunžru se dopravují do mlecí komory. V komoře je vzorek rozmělňován mezi lopatkami rotoru a stacionárními dvojčinnými řeznými lištami. Třídískový rotor je vybaven spirálovitě uspořádanými reverzibilními tvrdokovovými deskami, které řežou postupně, zatímco rotor s paralelním průřezem poskytuje robustní řezný účinek pro efektivní rozmělňování.

Cyklónová technologie napomáhá přenosu materiálu z mlecí komory do nádoby a je podpořena specifickými vzduchovými otvory, které optimalizují odvod vzorku. Díky variabilnímu rozsahu otáček od 500 do 4 000 otáček za minutu je model SM 50 snadno přizpůsobitelný různým požadavkům aplikace.

Kliknutím zobrazíte video

Střižný mlýn SM 50 Technické údaje

Aplikace	zmenšování velikosti řezem
Oblast použití	chemicals / plastics, elektronika, environmental / recyling, food / feed, pharma / biotech / medtech, power generation / energy, stavební materiály, zemědělství
Vstupní materiál	měkký, středně tvrdý, houževnatý, elastický, vláknitý
Princip redukce velikosti zrna	střih, řez
Vstupní velikost materiálu*	50 mm
Konečná jemnost*	0.25 - 10 mm
Rychlost při 50 Hz (60 Hz)	500 - 4,000 min-1
Obvodová rychlost rotoru	4.3 - 27.1 m/s
Průměr rotoru	129.5 mm
Druhy rotorů	parallel section rotor / 3-disc rotor
Typy násypek	EasyInspect hopper
Materiál mlecích nástrojů	nerezová ocel, ocel pro mletí bez kontaminace těžkými kovy
Rozměry sít	trapezoid holes 0.25 / 0.50 / 0.75 / 1.00 mm square holes 2.00 / 4.00 / 6.00 / 8.00 / 10.00 mm
sběrný systém / objemy	collecting glass 0.25 / 0.5 l (not for gravity chamber) and collecting receptacle 3 l
Pohon	3-fázový asynchronní motor s frekvenčním měničem
Síla pohonu	1.5 kW
Elektrické napájení	100 V, 110 V, 120 V, 20 A 200-230 V, 10 A
Připojení k elektrické síti	1-fázové
Brzda motoru	ano
Kód ochrany	IP 20
Š x V x H zavřený	565 x 750 x 530 (with base frame and hopper)
Váha netto	80 kg
Normy	CE

*v závislosti na vstupním materiálu a nastavení zařízení/nastavení

_{Výhrady k technickému řešení a nedostatkům}
